Rangkaian Kontrol Circuit
Breaker (CB)
Pada gambar 4,
dalam artikel sebelumnya, telah ditunjukkan simplifiksi rngkaian sebuah CB.
Pada deskripsi berikut akan dijabarkan rangkaaian yang lebih detail, namun
tidak menunjukkan rangkain praktis yng dipakai dalam aplikasi nyata. Fitur yang
dijelaskan adalah beberapa fasilitas dsar sebuh kontro CB.
 |
| Gambar 5. Rangkaian Kontrol X-Y pada CB |
Gambar 5
menunjukkan sebuh kontrol CB, yang lebih dikenal dengan sebutan kontrol X-Y. Beberapa
label adalah sebagai berikut:
101C : manual kontak untuk Closing
101T : manual kontak untuk Tripping
52C : closing
coil
52T : tripping
coil
Beberapa kondisi opersional akan dijelaskan sebagai berikut:
Kondisi 1:
CB dalam kondisi open,
diindikasikaan oleh lampu indikator hijau yang menyala sebagimana ditunjukkan
pada gambar 5a, karena rangkaian kontrol tersebut dalam kondisi tertutup.
 |
| Gambar 5a. Kondisi 1 |
Kondisi 2:

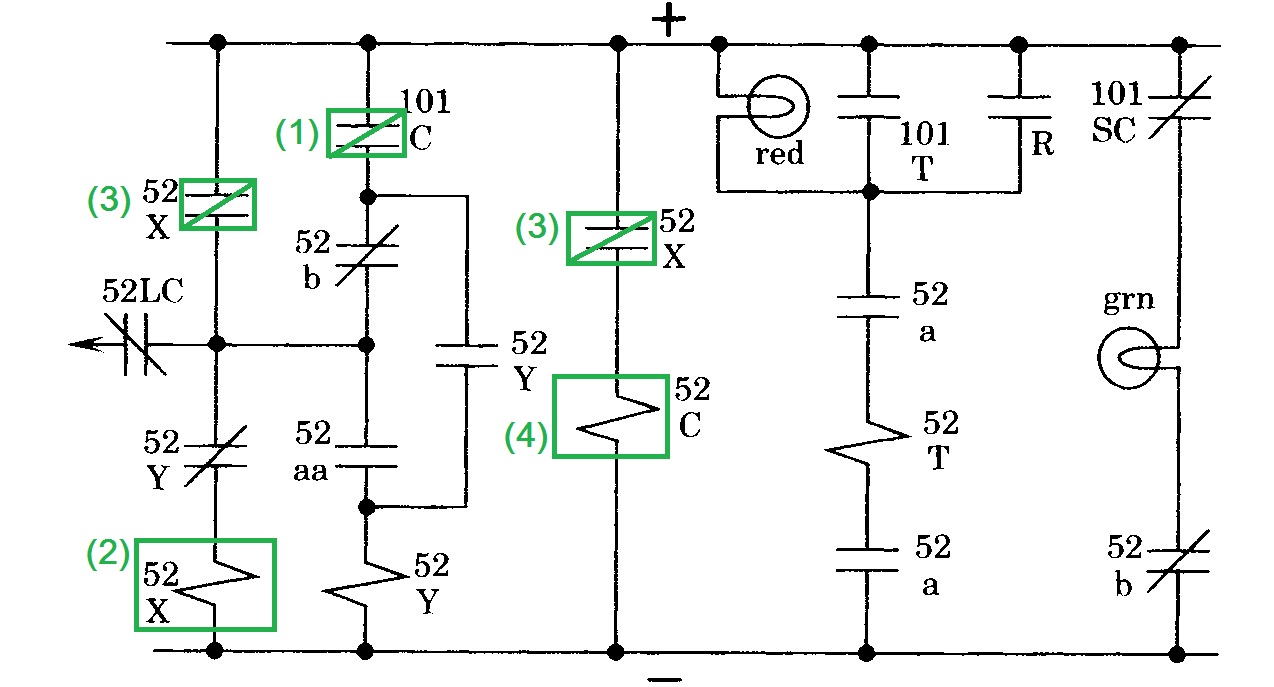

Kondisi ini merujuk pada gambar 5b
(1)
Operator berkeninginan untuk meng-energize CB, dilakukan
dengan menutup kontak 101C
(2)
Coil 52X menjadi aktif
(3)
Auxiliary contact dari coil 52X menjadi aktif
(4)
Closing Coil 52C menjadi aktif, bearti CB dalam posisi close
 |
| Gambar 5b. Kondisi 2 |
Kondisi 3:
Kondisi ini merujuk pada gambar 5c
(a)
Dikarenakan CB aktif, maka auxiliary contact 52a dan 52aa
menjadi aktif dan membuat coil 52Y aktif
(b)
Aktifnya coil 52Y menyebabkan auxiliary contactnya berubah posisi
(c)
Coil 52X menjadi tidak aktif
(d)
Auxiliary contact dari coil 52X menjadi tidak
aktif dan membut closing coil 52C
menjdi tidak aktif
(e)
CB dalam posisi terkhir, closed.
 |
| Gambar 5c. Kondisi 3 |
Kondisi 4:
Jika operator ingin membut CB open, maka dilakukan dengan
cara mengaktifkan 101T, sehingg arus mengalir pada 52T dan CB menjadi open. Kondisi
ini merujuk pada gambar 5d.
 |
| Gambar 5d. Kondisi 4 |
Part 5 | End
Paiton, 26 Nov 2019 18:45
